Rendre son luminaire connecté

Bonjour à toutes et à tous,

Bienvenue à vous pour mon premier article/tuto que je souhaitais partager. Ici pas de rédaction avec de l'IA, je souhaite simplement m'exprimer comme si je vous parlais. Je trouve ça plus naturel et de toute façon ça ne sert à rien de radoter avec de l'IA. Je vais vous partager mon expérience avec mon lustre et comment je l’ai rendu pilotable.

Premièrement, j’ai fait comme tout le monde : chercher sur internet. On se retrouve vite avec des prix délirants pour de simples LED suspendues… J'ai trouvé un beau modèle assez original et pas trop cher. Assez content, je le reçois et je l'installe.

L'installation : l'astuce du boîtier DCL

Premier problème : je ne souhaitais pas percer le plafond pour l'installer. J'ai donc percé au centre de l'accroche en métal pour pouvoir faire passer le crochet du pot DCL à travers et ainsi faire tenir l'accroche en métal au plafond.

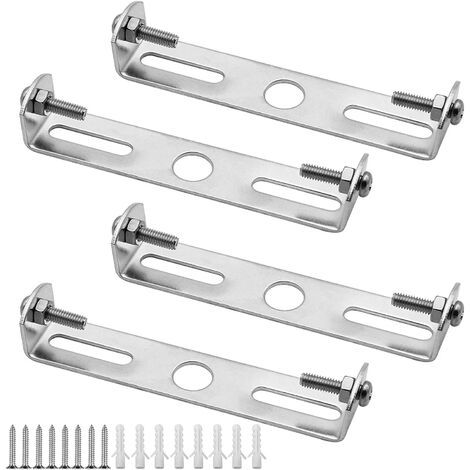

IMG_REF // supports de fixation pour plafonnier Voici une image que j'ai trouvé sur internet de comment ça doit être. Si vous n'avez pas le trou au milieu, percez en un d'un diamètre de 5mm.

Ensuite pour l'accrocher, si vous voulez faire de même, prenez une vis M5 de 100 mm. Et vous ne serez plus embêté par le crochet dans le plafonnier (si jamais vous n'avez pas la place)

Le lustre était livré avec un branchement domino. L’avantage du pot DCL, c'est qu'il est modulaire. J'ai donc coupé les fils et utilisé un branchement DCL pour que ce soit plus simple et que ça marche avec mon installation. Ok, donc je l'accroche, je le branche (attention à bien couper le disjoncteur, je ne vous apprends rien mais vaut mieux toujours le rappeler).

Driver et protocoles

Mais j’ai un problème : la lumière est extrêmement forte. Impossible de la faire varier (on appelle ça plus généralement en anglais : dimmer). En plus de ça, la lumière est par défaut en blanc froid. Pour pouvoir allumer le lustre avec un blanc chaud, il faut allumer et éteindre deux fois. Car oui, ces LED possédaient 2 canaux, un chaud et un froid.

Chose un peu chiante, ça me gonflait dès la première utilisation. Et comme j'aime bien optimiser tous mes faits et gestes, j'ai voulu changer ça. Plutôt que de le renvoyer, j'ai voulu l'adapter. Et de toute façon je n’aurais pas trouvé d’équivalent comme je le souhaitais au même prix. Il fallait donc remplacer le driver LED, "le cerveau" du lustre. Comme je m'y attendais, c'est du premier prix.

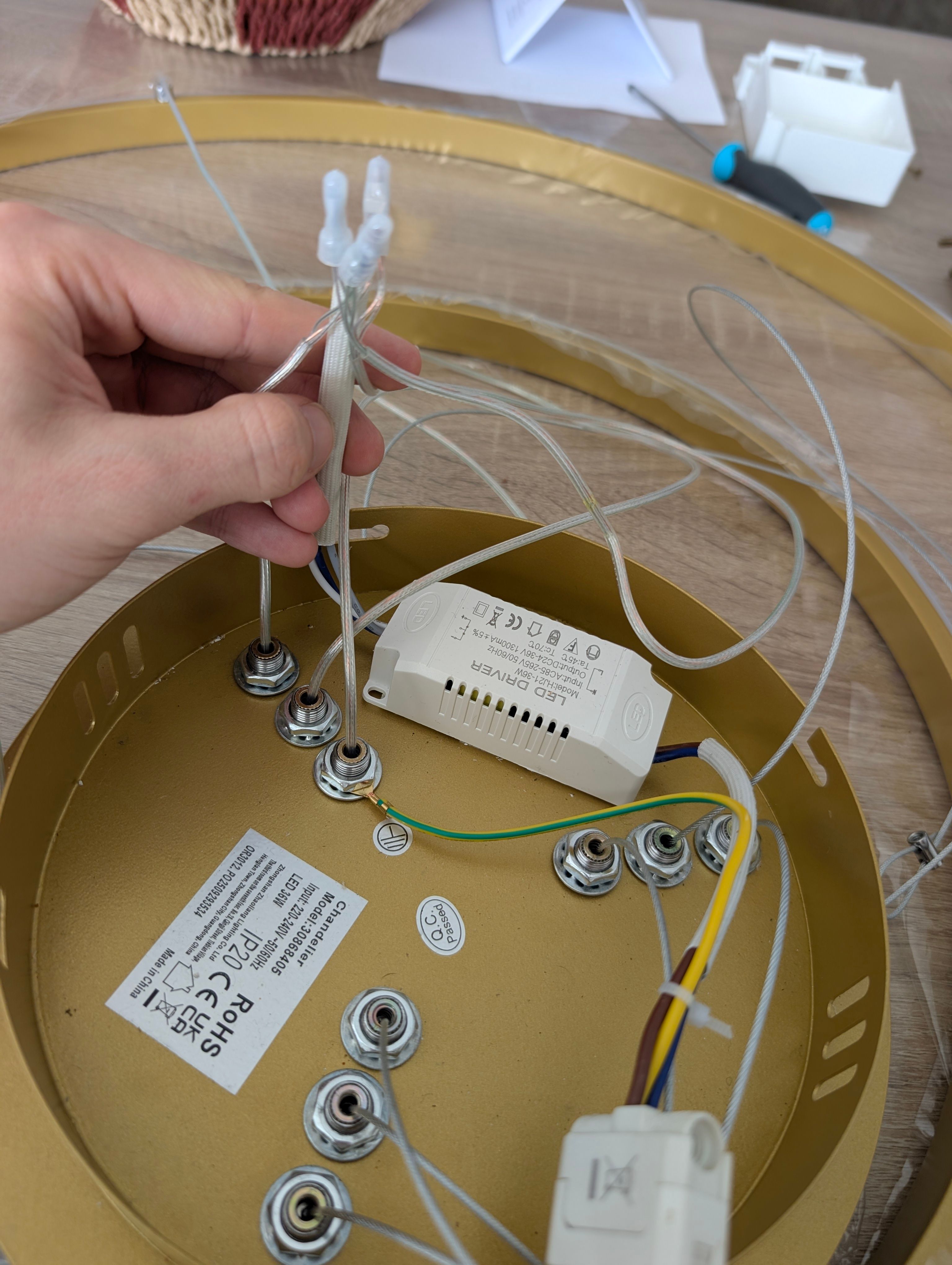

IMG_REF // Lustre et driver d'origine

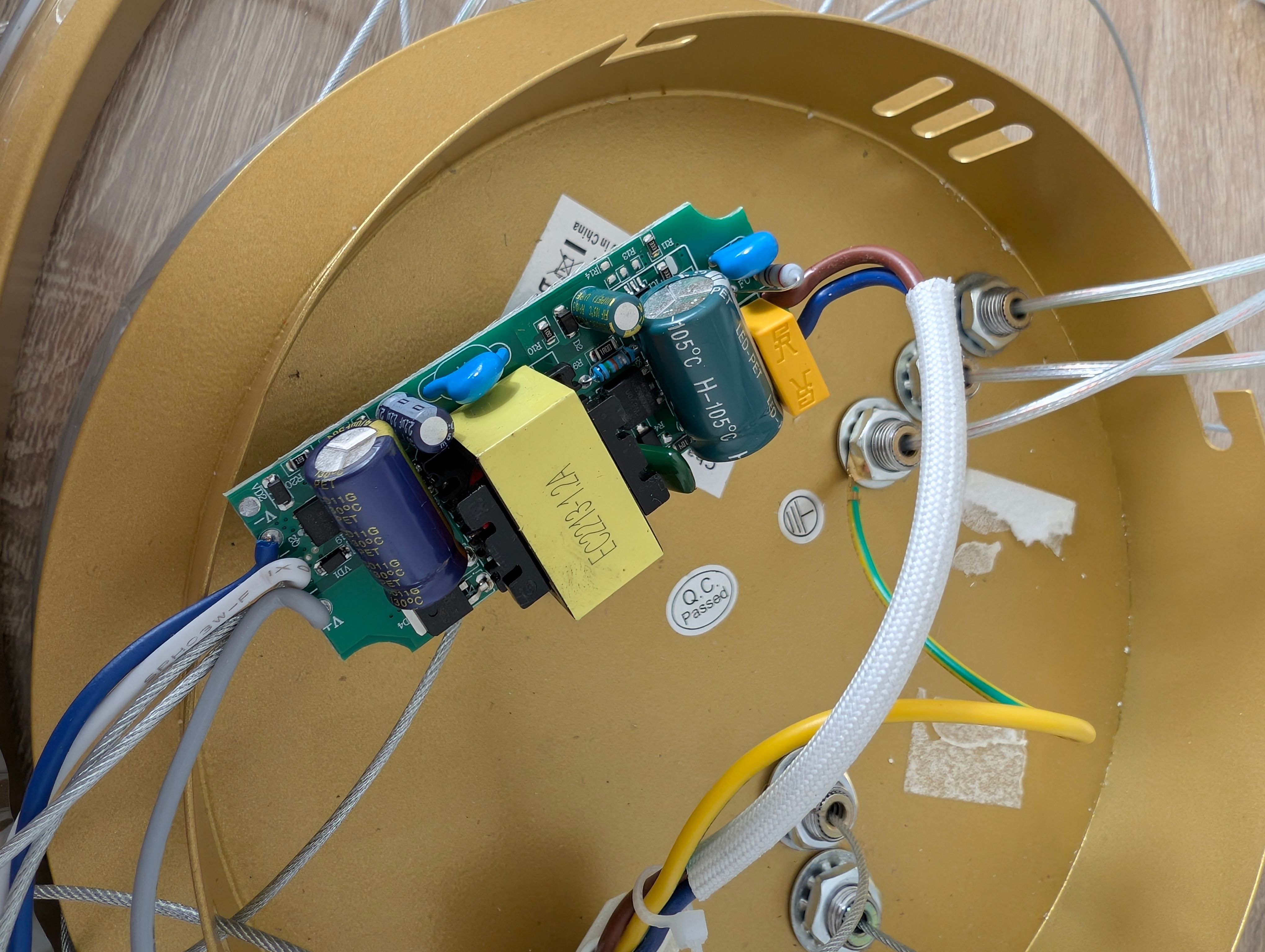

IMG_REF // Driver d'origine sans son boîtier de protection

Avec l'aide de l'IA, j'essayais de comprendre comment il fonctionnait. Et comme j'avais la chance également d'avoir fait des études dans ce domaine, c'était une bonne raison pour résoudre mon problème. J'ai très vite compris qu'il fallait que je trouve un driver avec plus ou moins les mêmes caractéristiques que celui que j'avais, au risque de faire cramer mes LED ou bien qu'elles n'éclairent pas assez.

Domotique et résultat final

J'ai également Home Assistant chez moi, qui me permet de contrôler tous mes appareils connectés. Je me suis mis à la recherche d'un driver compatible avec ma domotique. Étonnamment, c'est assez dur de trouver ce genre de matériel avec ces caractéristiques précises. Le problème, c’est que la plupart des modèles sont réservés aux pros (hôtels, bureaux) et utilisent un protocole spécial appelé DALI. Pour moi, c’était impossible car il faut une passerelle spécifique à plusieurs centaines d’euros pour l'utiliser. De mon côté, je voulais absolument du Zigbee pour l'intégrer directement à mon installation Home Assistant. J’en ai bien trouvé quelques-uns, mais ils faisaient souvent plus de 21 cm de long… En effet, le diamètre de mon lustre était d’environ 20 cm.

Il fallait en trouver un plus petit. Finalement, après avoir retourné toutes les possibilités sur internet, j'ai un site qui m'a sauvé et en plus il est français ! C'est Domadoo qui vend du matériel domotique pour tous. J'ai réussi à trouver le bon driver, 14 cm de longueur, en Zigbee avec 2 canaux.

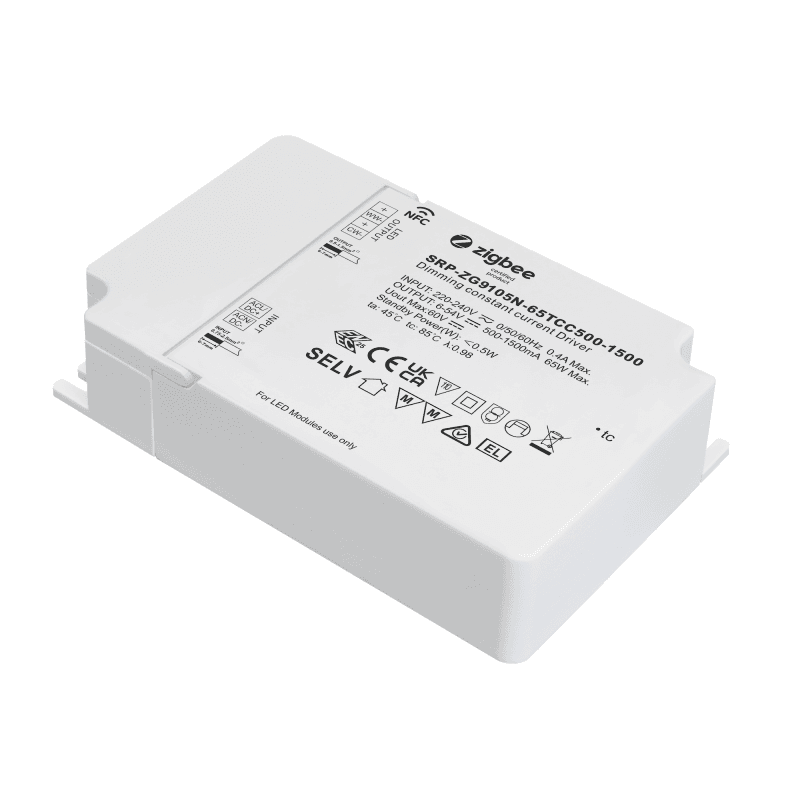

IMG_REF // Nouveau driver

Une fois reçu quelques semaines plus tard car il n'était plus en stock, je commence à faire les branchements. Un problème, c'est qu'il est un peu trop épais. J'ai donc dû enlever son boîtier blanc pour gagner un peu en épaisseur. Une fois cela fait, je l'installe et j'allume.!

Pour les branchements sur le nouveau driver, rien de plus simple, on reproduit les mêmes branchements que sur l'ancien. Les fils INPUT de 220V vers l'INPUT du driver.

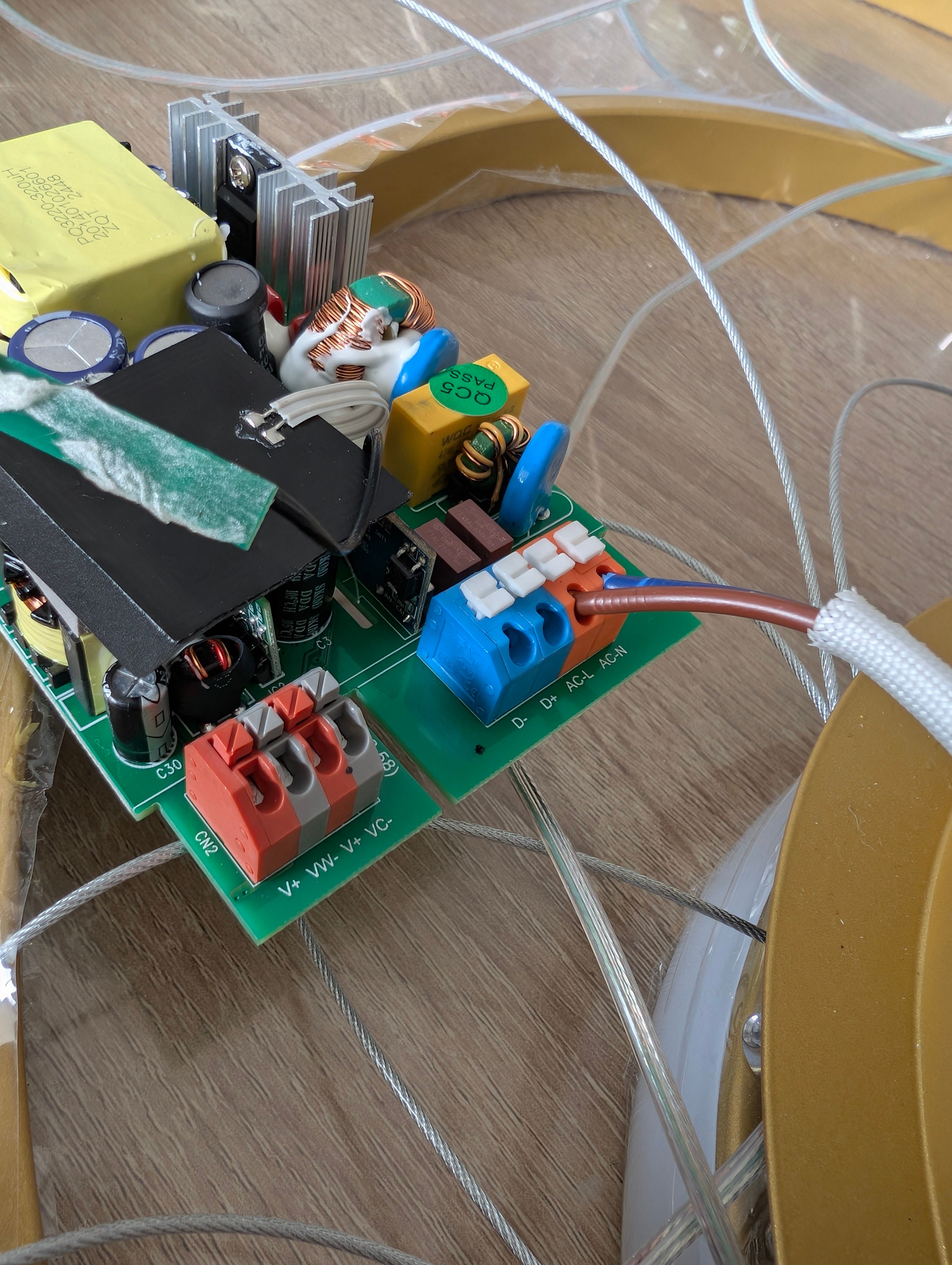

IMG_REF // Nouveau driver INPUT 220V

Et les 3 canaux en sortie avec les 3 ponts. J'avais au préalable, repérer les fils du canal chaud et froid des leds, ainsi que de l'alimentation.

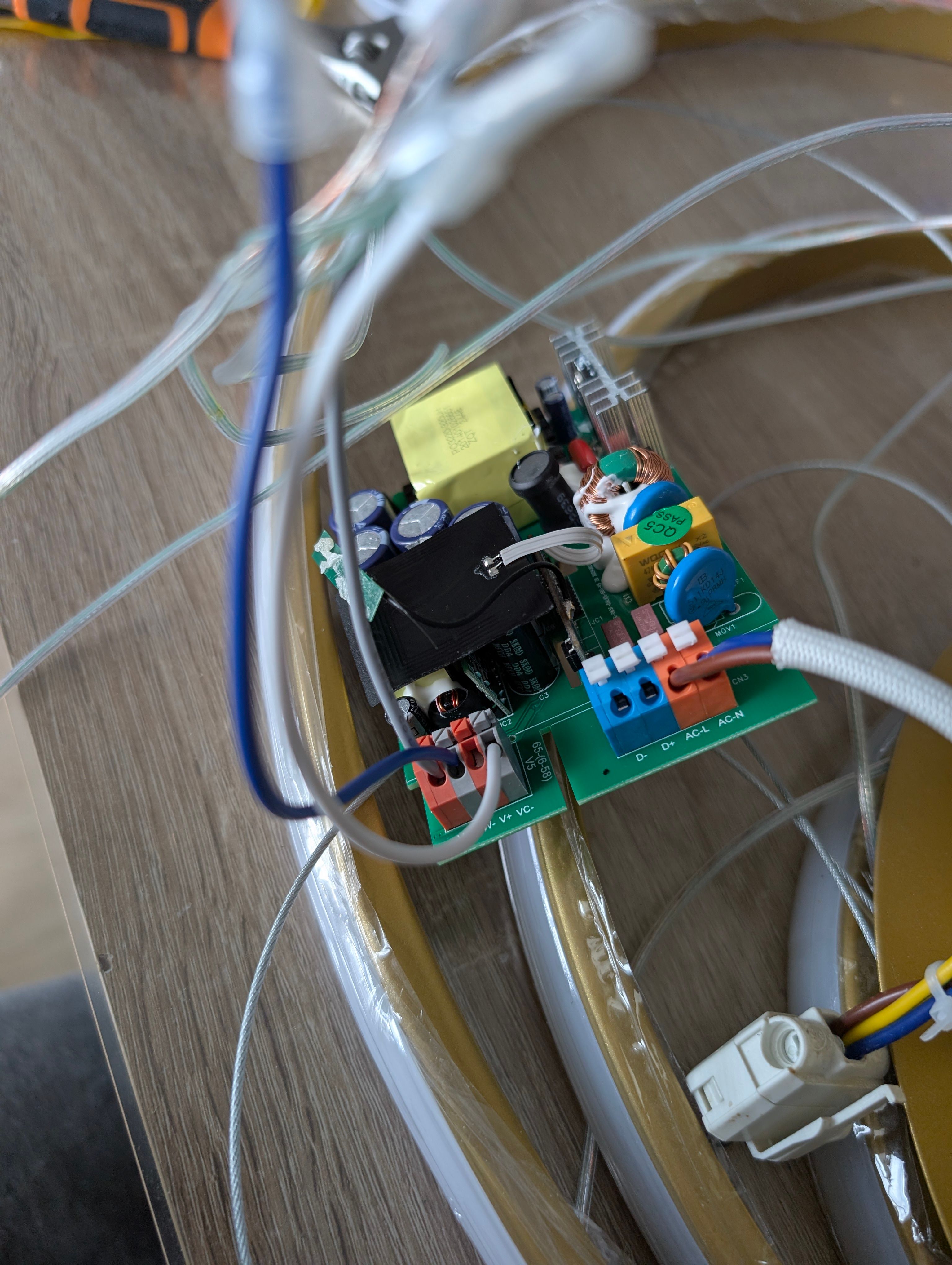

IMG_REF // Nouveau driver branchements finaux

J'ai du enlever le boitier blanc de protection pour qu'il passe dans le plafonnier. Ca s'est joué à quelques millimètres, j'ai eu de la chance. J'ai protégé le module avec un isolant pour éviter les courts circuits.

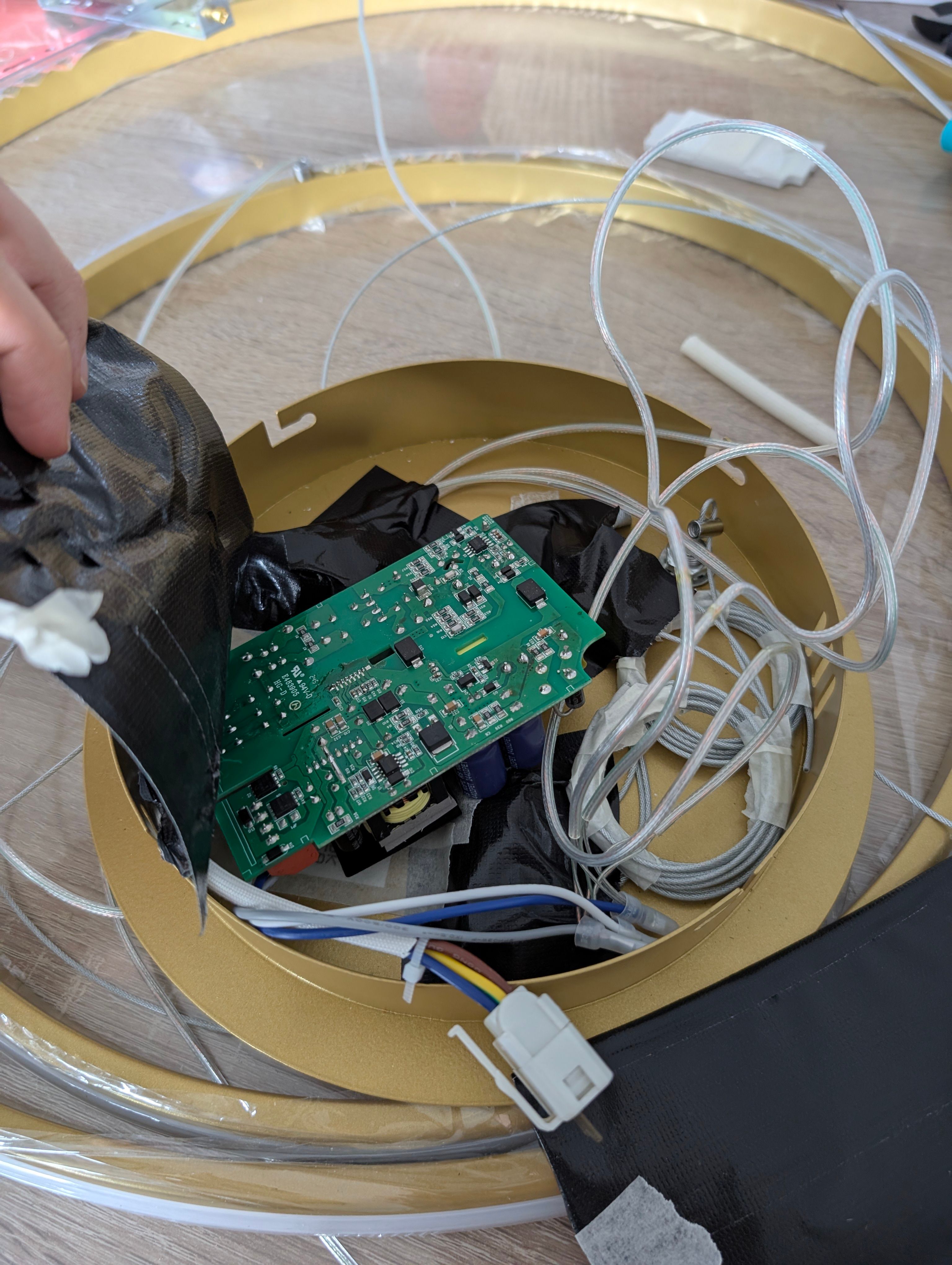

IMG_REF // Module placé dans le plafonnier

Verdict : tout fonctionne du premier coup ! J'ai pu installer le driver sur Home Assistant et maintenant je peux tout contrôler : luminosité et température de la couleur. Tout est parfait, pile ce qu'il me fallait. Au total, j'en ai eu pour un peu moins de 100 € pour ce lustre. On peut en retrouver des équivalents connectés (mais moins personnalisables) à plus de 200 €. Sacrée économie !

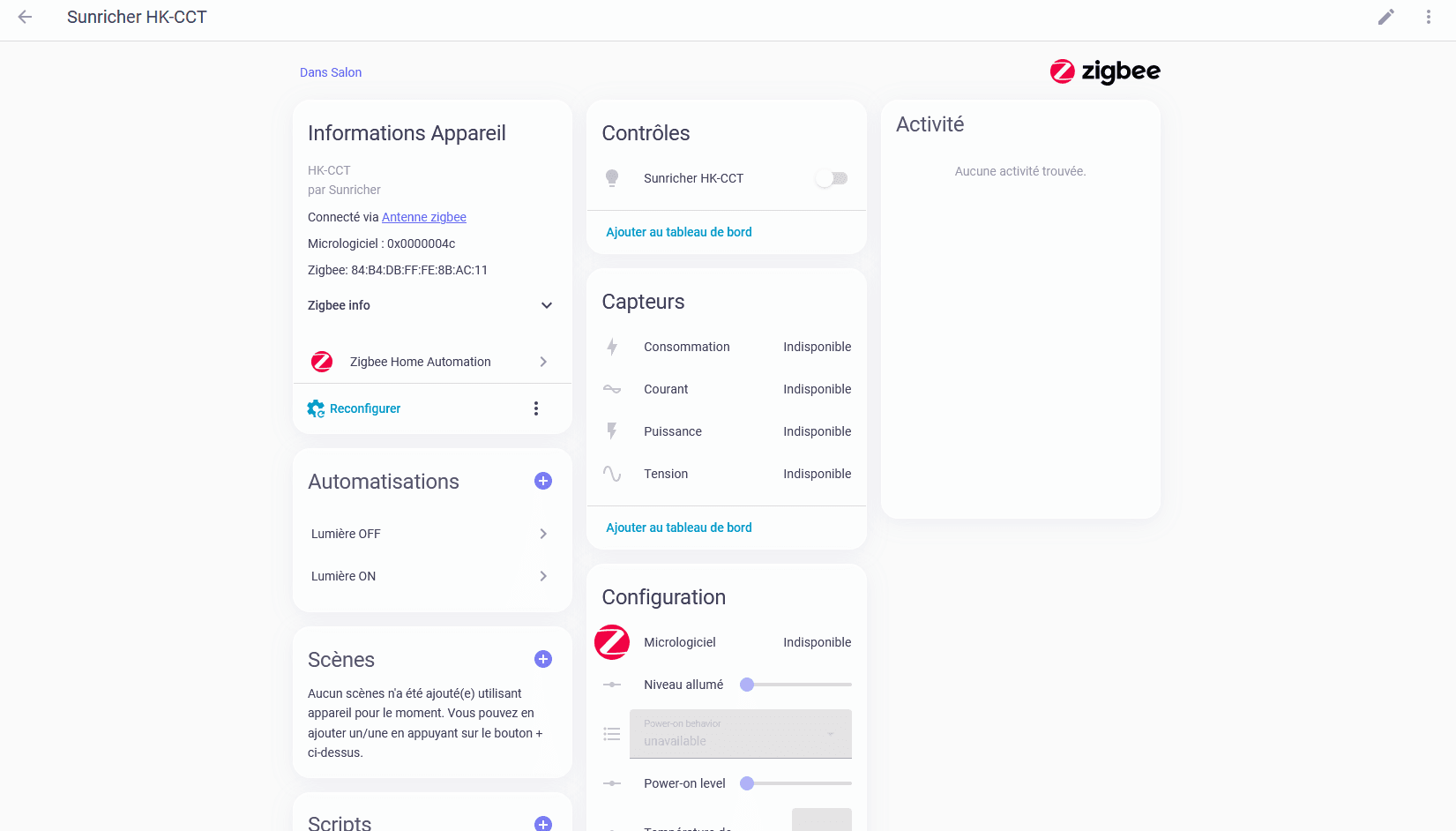

IMG_REF // configuration du lustre dans Home assistant
